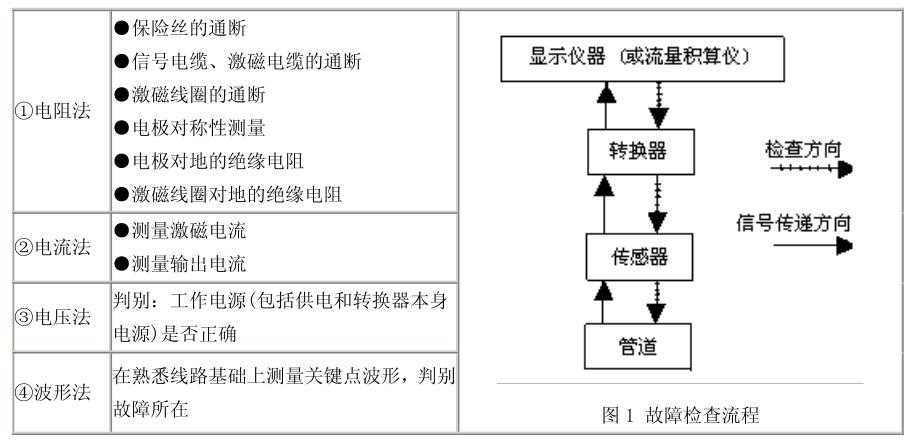

電磁流量計常見故障現象有:(1)無流量信號;(2)輸出晃動;(3)零點不穩;(4)流量測量值與實際值不符;(5)輸山信號超滿度值5類。通常檢査整個測量系統和判斷故障的程序如下圖所示,檢査環節包括電磁流量計本身的傳感器和轉換器以及連接兩者的電纜,電磁流量計上位的工藝管道,下(后)位顯示儀表連接電纜。經常采用的檢査手段或方法及其檢查內容列舉如下
(1)通用常規儀器檢査
(2)替代法利用轉換器和傳感器間以及轉換器內務線路板部件間的互換性,以替代法判別故障所在位置。
(3)信號蹤跡法用模擬信號器替代傳感器,在液體未流動條件下提供流量信號,以測試電磁流量轉換器。
檢査首先從顯示儀表工作是否正常開始,逆流量信號傳送的方向進行。用模擬信號器測試轉換器,以判斷故障發生在轉換器及其后位儀表還足在轉換器的上位傳感器發生的。若足轉換器故障,如有條件可方便地借用轉換器或轉換器內線路板作替代法調試;若是傳感器故障需要試調換時,因必須停止運行,關閉管道系統,因涉及面廣,常不易辦到。特別是大口徑流量傳感器,試換工程量大,通常只有在作完其他各項檢査,ZUI后才下決心,卸下管道檢査傳感器測量管內部狀況或調換。
