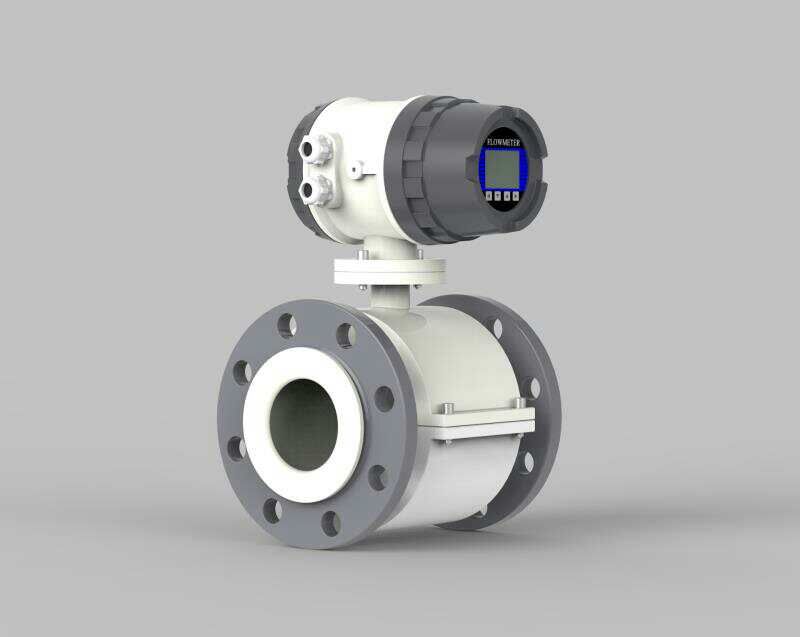

電磁流量計校準方法  一、電磁流量計在線校準的依據     電磁流量計是利用法拉第電磁感應定律制成的一種測量導電液體體積流量的儀表。整套儀表由傳感器和轉換器兩部分組成，其測量原理如圖1所示，導電性液體在垂直于磁場的非磁性測量管內流動，在流動方向垂直的方向上產生與流量成比例的感應電動勢，其值如下式：   E = kBLe (1)   式中：E—感應電動勢，即流量信號；   k—系數；   B—磁感應強度；   Le—測量電極之間的距離；   —平均流速。   測量管內，穿過橫斷面的液體的體積流量是：  (2)   式中：D—測量管內徑。   把式(1)、(2)合并得：  (3)   式中：K—校準系數，K通常由廠方實驗室濕式校準來得到。       從式(3)可知，qv與E成線性關系.所以只須測定B，便可獲得qv與E的線性關系，即電磁流量計是可以實現在線校準的。具體校準時，通過測量電磁流量計的基本特性參數，從而獲得電磁流量計的精度測量。     二、電磁流量計在線校準方法     在電磁流量計出廠時，其精確度已經是過標定線標定。但在使用現場，由于受環境條件、流體特性以及儀表本身如元器件損壞等原因引起儀表運行故障等情況，對于長期使用后的流量計有必要進行一次常規的現場校準。由于電磁流量計的傳感器安裝在管道上，難以拆下送至標定線進行檢查，而目前在流量計量范圍內，國家和地方對大口徑流量計尚未有現場條件下進行在線檢驗的規程和其它法規文件。為了保證電磁gpi流量計在故障修復后以及長期使用后的精度和可靠性，而又不影響日常生產，下面就列出以下幾點在線校準方法：     1、對電磁流量計勵磁線圈進行安全絕緣測試，應大于20MΩ。     2、對電磁流量計勵磁線圈進行銅電阻測試，應與原出廠值相同(環境溫度相同時)。     3、對電磁流量計傳感器電極對地電阻進行測試，若電阻值在2一20kf之間，并伴有充放電現象，兩只電極的電阻相近，則認為好的。     4、對電磁流量計轉換器勵磁電流進行測試，觀察其輸出與轉換器原電流的值，誤差不超過士0. 25mA 。     5、對電磁流量計轉換器模擬量輸出及頻率輸出進行測試，觀察其線性變化情況，并計算其*大線性誤差，應不超過士0.5%。   6、對DN 1200mm以上的電磁流量計，應測試推動級NB，電流誤差不超過12mA。
