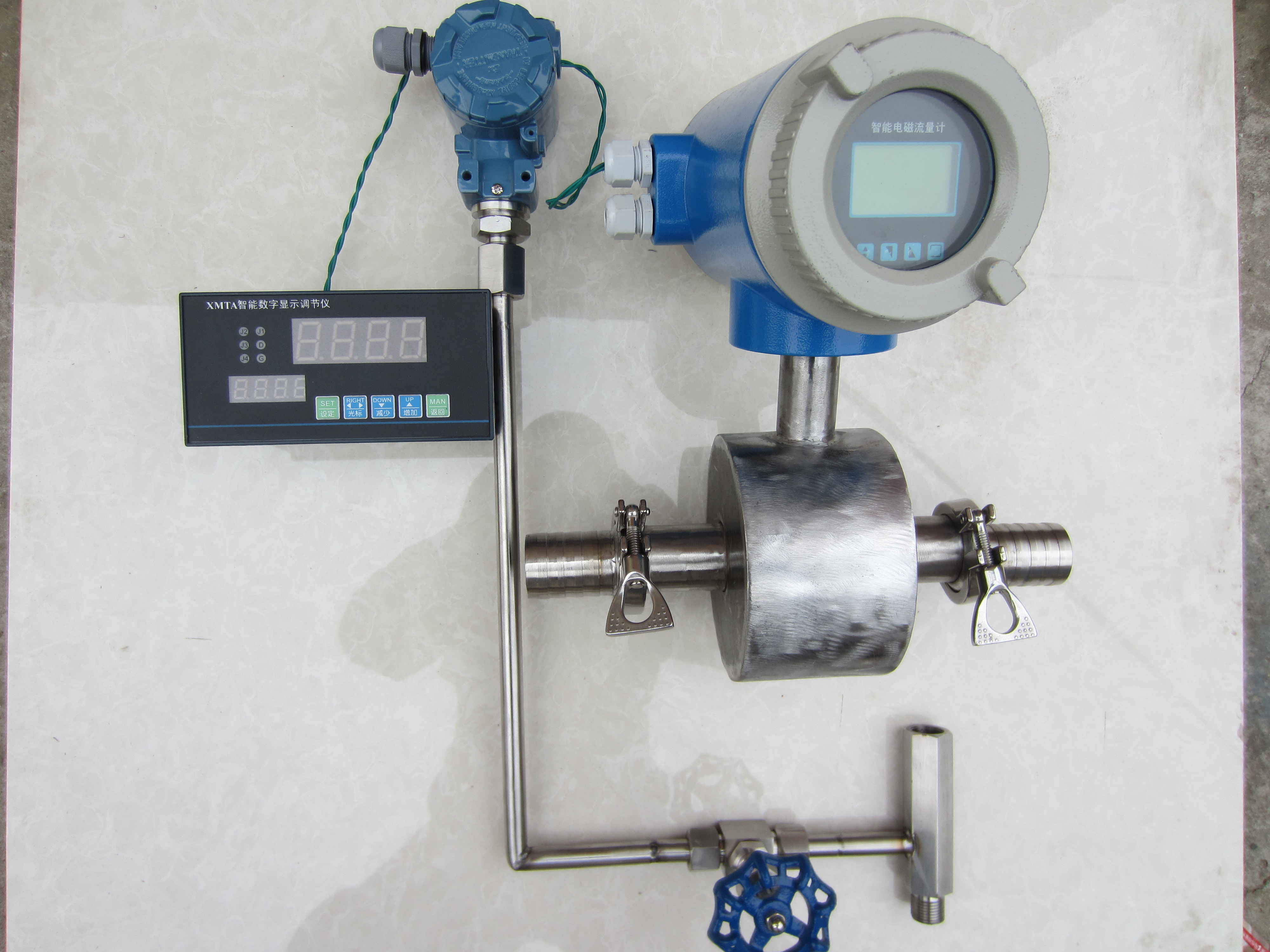

電磁流量計定量控制方案 減重式定量控制裝置是將稱重模塊直接安裝在儲料倉上，通過稱重控制器來稱量儲料倉，同時控制儲料倉的放料口。這樣控制儲料倉每次所減少的重量即可達到定量放料的目的。

定量控制系統特別適用于車間配料、摻水、摻藥、配料、定量注液及各種液體或氣體的定量、定時控制。目前一些現在仍采用人工操作罐裝/打料，同時也不想投入太多成本，就想提高工作效率的企業建議采用本系統。

一、系統組成:

1、計量傳感器：可以是安裝在管道上的流量計、儲灌上的液位計或是稱重傳感器等，這是控制的基礎，直接影響控制的效果，因此基本要求是傳感器的測量精度越高越好，有信號輸出功能。同時計量傳感器種類較多，選擇合適的測量傳感器*為重要，要根據現場的實際工況選擇相應的傳感器，另外還要考慮防爆、防腐、安裝方式等其他技術要求。

2、定量控制器：內含智能定量控制器、PLC 、內部控制內部控制線路及組件、外部控制按紐和指示燈等，器子的標準尺寸400*300*200mm（高*寬*厚），供電電源DC24V 或AC220V 可選，傳感器或斷流設備均有控制器內部直接供電。并可以輸出4-20mA 、RS485等信號到其他控制設備上，還可加接打印功能。

3、斷流設備：

可以是泵等動力設備，也可以是如電磁閥、電動閥、氣動閥等設備。

二、控制過程：

定量控制器在接收了計量傳感器的信號后，在其內部完成累計和顯示，同時在控制器內部設定好所需要的定量控制值，當定量控制器顯示的累計數值達到所設定的定量控制值時，定量控制器輸出開關量信號。此時利用該開關信號通過配接繼電器或接觸器來控制安裝在管道上的斷流設備，從而達到定量控制的效果。

三、產品特點：

1、只需要計量傳感器、控制器和斷流設備組成，結構簡單，成本低；

2、控制器內的控制線路及組件是根據客戶所需要的計量傳感器和設備量身定制的，信號線連接簡單，到現場后一般無需調整，流量計和斷流設備等均有控制器內提供電源，只需要給控制器提供AC220V 即可；

3、控制器面板設有“啟動”、“停止”和“清零”按紐，并有“狀態指示燈”顯示，因此顯示直觀，操作簡單、方便、易學；

4、定量控制器為全中文液晶顯示，每次定量控制值可以根據需要任意更改，只需在定量控制器內操作完成
