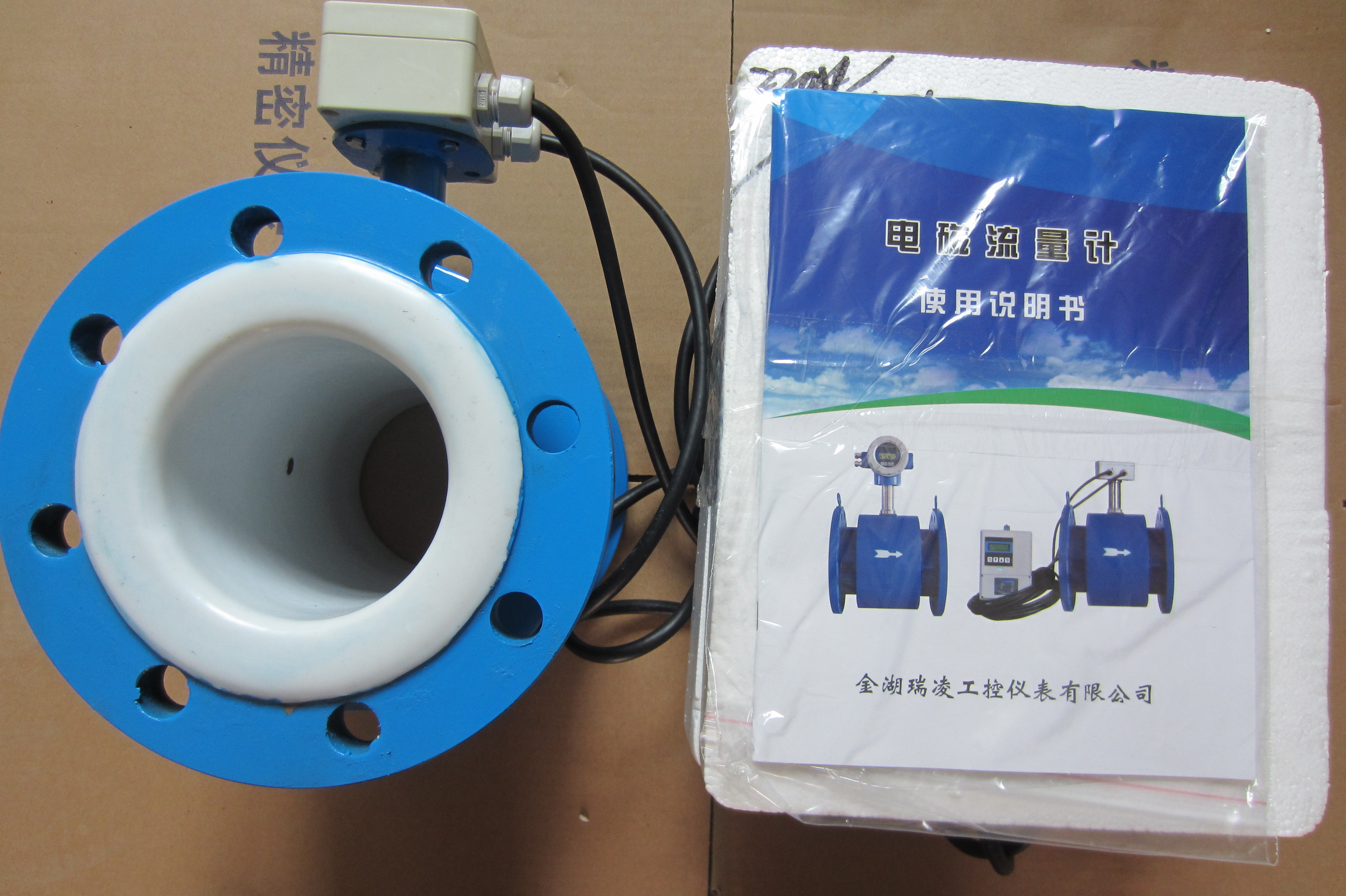

分體式電磁流量計是一種根據法拉第電磁感應定律來測量管內導電介質體積流量的感應式儀表,采用單片機嵌入式技術,實現數字勵磁,同時在電磁流量計上采用現場總線,屬國內**,技術達到國內**水平
分體式電磁流量計在滿足現場顯示的同時,還可以輸出4~20mA電流信號供記錄、調節和控制用,現已**地應用于化工、環保、冶金、醫藥、造紙、給擇水等工業技術和管理部門
電磁流量計除可測量一般導電液體的流量外,還可測量液固兩相流,高粘度液流及鹽類、強酸、強堿液體的體積流量
性能特點
傳感器采用整體焊接結構,密封性好
結構簡單可靠,內部無活動部件,幾乎無壓力損失
測錄精度不受被測介質壓力、溫度、密度、粘度等物理參數變化的影響;精度對流速分布(除旋渦場外)的變化不敏感
具有電導率測量功能,可以判別傳感器是否空管:采用16位嵌人式微處理器,運算速度快,精度高:內部具有二個積算器,分別顯示正、反向累計及差值積算;具有RS485或RS232C數字道訊信號輸出:含數字量處理,抗一F擾能力強,測量可靠,精度高;儀表靈敏,輸出信號與流*成正比
量程比寬超低MI開關電源適用電源電壓變化范囚大,抗BC性能好:含中、英文菜單操作,使用方便,操作簡單,易學易懂具有雙向流量測量功能,能顯示正、反向流*、百分比、流速,井具有雙1句電流、頻率、脈川.輸出,便于不同流策信號的記錄、保存自診斷信息與故障處理
可提供防爆型(隔爆型)
儀表結構簡單、可靠,無可動部件,工作壽命長
無截流阻流部件,不存在壓力損失和流體堵塞現象
機械慣性,響應快速,穩定性好,可應用于自動檢測、調節和程控系統
測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響
采用聚四氛乙烯或橡膠材質襯里和le、lb、316L、Ti等電極材料的不同組合可適應不
同介質的箭要
備有管道式、插入式等多種流量計型號
具備一體化和分離型兩種型式
高清晰度LDE背光顯示
技術參數
儀表精度:管道式0.5級、1.0級;插入式2.5級
測量介質:電導率大于5μS/cm的各種液體和液固兩相流體
流速范圍:0.2~8m/s
工作壓力:1.6MFa
分體式電磁流量計的是電磁流量計的一個分類,在工業上也是**被選擇的一個類型體式電磁流量計是現場顯示型,分體式電磁流量計就是遠傳顯示型。分體式電磁流量計常見的調試期故障一般由安裝不妥、環境干擾以及流體特性影響等原因引起。
1、通常是電磁流量傳感器,安裝位置不正確引起的故障,常見是將傳感器安裝在易積聚體的管系*高點,可能出現排非空:流體直接排入大氣而形成測量管內非滿管
2、調試期故障調試期待故障一般出現在儀表安裝調試階段,一經排除,在以后相同條件下般不會再出現
3、環境方面通常主要是管道雜散電流干擾,空間強電磁波干擾,大型電機磁場干擾等道雜散電流干擾通常采取良好的單獨接地保護就可獲得淸意結果,空間電磁波干擾一般經信號電纜引入,通常采用單層或多層屏蔽進行保護
4、流體方面被測液體中,通常不影響電磁流量計的正常工作,但隨著氣泡的增大,若氣泡大到足以遮蓋整個電極表面時,隨著氣泡流過電極會使電極回路瞬間斷路而使輸出信號岀現更大的波動。
